Дислокация и рост кристаллов, физические модели роста кристаллов

   § 7. Прочность металлов

   Мы говорили, что металлы обычно имеют простую кубическую кристаллическую структуру; сейчас мы обсудим их механические свойства, которые зависят от этой структуры. Вообще говоря, металлы очень "мягкие", потому что один слой кристалла легко заставить скользить над другим. Вы, наверное, подумаете: "Ну, это дико - металлы ведь твердые". Нет, монокристалл металла легко деформируется.

   Рассмотрим два слоя кристалла, подвергающихся действию силы сдвига (рис. 30.11, а). Вероятно, Вы сперва решите, что весь слой будет сопротивляться сдвигу, пока сила не станет достаточно велика, чтобы сдвинуть весь слой "над горбами" на одно место влево. Хотя скольжение по некоторой плоскости возможно, все происходит совсем не так. (Иначе, согласно вычислениям, получилось бы, что металл гораздо прочнее, чем он есть на самом деле.) В действительности же дело больше походит на то, что атомы перескакивают поочередно: сначала прыгает первый атом слева, затем следующий и т. д., как показано на рис. 30.11, б. В результате пустое место между двумя атомами быстро путешествует направо и весь второй ряд сдвигается на одно межатомное расстояние.

   Скольжение происходит таким образом, что на перекатывание атома через горб поодиночке требуется гораздо меньше энергии, чем на поднятие всего ряда в целом. Как только сила возрастет до значения, достаточного для начала процесса, весь процесс протекает очень быстро.

   Оказывается, что в реальном кристалле скольжение возникает поочередно: сначала в одной плоскости, затем заканчивается там и начинается в другом месте. Почему оно начинается и почему заканчивается - совершенно непонятно. В самом деле, очень странно, что последовательные области скольжения часто расположены довольно редко. На рис. 30.12 представлена фотография очень маленького и тонкого кристалла меди, который был растянут. Вы можете заметить разные плоскости, в которых возникало скольжение.

   Неожиданное соскальзывание отдельных кристаллических плоскостей легко заметить, если взять кусок оловянной проволоки, в которой содержатся большие кристаллы, и растягивать ее, держа близко к уху. Вы ясно различите звуки "тик-тик", когда плоскости защелкиваются в новых положениях, одна за другой.

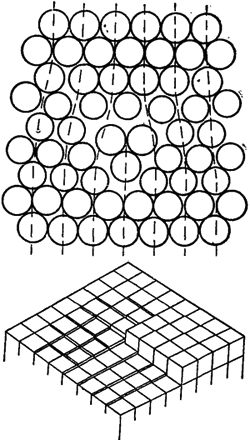

   Проблема "нехватки" атома в одном из рядов сложнее, чем может показаться при рассматривании рис. 30.11. Когда слоев больше, ситуация скорее походит на то, что изображено на рис. 30.13. Подобный дефект в кристалле называют дислокацией. Считается, что такие дислокации возникают при образовании кристалла или же в результате царапины или трещины на его поверхности. Раз возникнув, они довольно свободно могут проходить сквозь кристалл. Большие нарушения возникают из-за движения множества таких дислокаций.

   Дислокации могут свободно передвигаться. Это значит, что для них требуется немного дополнительной энергии, если только весь остальной кристалл имеет совершенную решетку. Но они могут и "застыть", встретив какой-нибудь другой дефект в кристалле. Если для прохождения дефекта требуется много энергии, они остановятся. Это и есть тот механизм, который сообщает прочность несовершенным кристаллам металла.

   Кристаллы чистого железа совсем мягкие, но небольшая концентрация атомов примесей может вызвать достаточное количество дефектов, чтобы противостоять дислокациям. Как вы знаете, сталь, состоящая в основном из железа, очень тверда. Чтобы получить сталь, при плавке к железу примешивают немного углерода; при быстром охлаждении расплавленной массы углерод выделяется в виде маленьких зерен, образуя в решетке множество микроскопических нарушений. Дислокации уже не могут свободно передвигаться, и металл становится твердым (на этом также основаны ювелирные сплавы мягких металлов золота и серебра).

   Чистая медь очень мягкая, но ее можно "закалить" наклепом. Это делается отбиванием или сгибанием ее в одну и другую стороны. В таком случае образуется много различных дислокаций, которые взаимодействуют между собой и ограничивают подвижность друг друга. Быть может, вы видели фокус, когда берут кусочек "мягкой" меди и легко обвивают чье-нибудь запястье в виде браслета. В тот же момент медь становится закаленной и разогнуть ее становится очень трудно! "Закаленный" металл типа меди можно снова сделать мягким с помощью отжига при высокой температуре. Тепловое движение атомов "размораживает" дислокации и вновь создает отдельные большие кристаллы. О дислокациях можно рассказывать очень много. Так, до сих пор мы описывали только так называемые "дислокации скольжения" (краевые дислокации). Существует еще множество других видов, в частности винтовая дислокация, изображенная на рис. 30.14. Такие дислокации часто играют важную роль в росте кристаллов.

   § 8. Дислокации и рост кристаллов

   Одну из величайших загадок природы долгое время представлял процесс роста кристаллов. Мы уже описывали, как атом, многократно примериваясь, может определить, где ему лучше - в кристалле или снаружи. Но отсюда следует, что каждый атом должен найти положение с наименьшей энергией. Однако атом, попавший на новую поверхность, связан только одной-двумя связями с нижними атомами, и его энергия при этом не равна энергии того атома, который попал в угол, где он окружен атомами с трех сторон. Вообразим растущий кристалл как набор из кубиков (рис. 30.15). Если мы поставим новый кубик, скажем, в положение А, он будет иметь только одного из тех шести соседей, какими он в конце концов будет окружен. А раз не хватает стольких связей, то и энергия его не будет очень низкой. Более выгодно положение В, где кристалл уже имеет половину своей доли связей. И действительно, кристаллы растут, присоединяя новые атомы к участкам типа В.

   Но что произойдет, когда данный ряд завершится? Чтобы начать новый ряд, атом должен осесть, имея связь с двух сторон, а это опять же маловероятно. Даже если он осядет, что произойдет, когда весь слой будет завершен? Как мог бы начаться новый слой? Один из возможных ответов - кристалл предпочитает расти по дислокации, например по винтовой дислокации, вроде той, что показана на рис. 30.14. По мере прибавления кубиков к этому кристаллу всегда остается место, где можно получить три связи. Следовательно, кристалл предпочитает расти с встроенной внутрь дислокацией. Иллюстрацию такого спирального роста представляет собой фотография монокристалла парафина, (рис. 30.16).

   Мы, разумеется, не можем увидеть, что происходит с отдельными атомами в кристалле. Как вы теперь понимаете, существует еще множество сложных явлений, которые трудно описать количественно. Лоуренс Брэгг и Дж. Най придумали модель металлического кристалла, которая удивительным образом моделирует множество явлений, возникающих, по-видимому, в реальном металле.

   ДИНАМИЧЕСКАЯ МОДЕЛЬ КРИСТАЛЛИЧЕСКОЙ СТРУКТУРЫ
   Л. Брэгг и Дж. Най

   Кристаллическая структура металла моделируется скоплением пузырьков диаметром 1 мм и меньше, плавающих на поверхности мыльного раствора. Пузырьки выдуваются из маленькой пипетки, расположенной ниже поверхности раствора; давление воздуха в пипетке постоянно, и размеры пузырьков чрезвычайно мало отличаются друг от друга. Пузырьки удерживаются вместе за счет поверхностного натяжения, выстраиваясь в один слой на поверхности или образуя трехмерную массу. Скопление может содержать сотни тысяч пузырьков и сохраняется в течение часа или более. Скопление образует структуры, которые, как предполагают, имеются в металлах, и имитируют эффекты, которые уже наблюдались, такие, как формирование границ между зернами, дислокаций и других типов дефектов, процессы скольжения, явления рекристаллизации и отжига, возникновение напряжений, связанных с "посторонними" атомами.

   1. Пузырьковая модель

   Время от времени предлагались модели кристалла, в которых атомы представлялись маленькими плавающими или подвешенными магнитами, или же кружками, плавающими на поверхности воды и притягивающимися за счет капиллярных сил. Эти модели имеют серьезные недостатки; например, в случае плавающих и соприкасающихся объектов силы трения мешают их свободному относительному движению. Более серьезным недостатком является ограниченное число компонент, потому что приблизиться к положению дел в реальном кристалле можно только с большим числом компонент.

   В настоящей работе описано поведение модели, в которой атомы представлены маленькими пузырьками диаметром от 0,1 до 2 мм, плавающими на поверхности мыльного раствора. Эти маленькие пузырьки достаточно устойчивы для экспериментов длительностью 1 час ж более, они скользят друг по другу без трения и могут быть приготовлены в больших количествах. Ряд снимков для этой статьи был сделан на скоплениях, насчитывающих 100 000 пузырьков и более. Модель ближе всего соответствует поведению металлической структуры, потому что все пузырьки только одного типа и держатся вместе за счет общего капиллярного притяжения, которое изображает силу связи свободных электронов в металле. Краткое описание этой модели было дано в работе Брэгга).

   2. Способ образования пузырьков

   Пузырьки выдуваются из тонкой пипетки, расположенной под поверхностью мыльного раствора. Наилучшие результаты мы получили с помощью раствора, состав которого нам сообщил мистер Грин из Королевского института: 15,2 см3 олеиновой кислоты (двойной дистилляции) тщательно взбалтывается с 50 см3 дистиллированной воды. Все это тщательно смешивается с 73%-ного раствора триэтаноламина, и всю смесь доливают водой до 200 см3. К этому добавляют 164 см3 чистого глицерина. Смеси дают отстояться и берут чистую жидкость внизу. В некоторых экспериментах ее разбавляли в тройном количестве (по объему) воды для уменьшения вязкости. Отверстие пипетки расположено примерно на 5 мм ниже уровня раствора. Постоянное давление воздуха (составлявшее 50-200 см водяного столба) поддерживается с помощью двух колб Винчестера. Обычно пузырьки удивительно однородны по размерам. Иногда вдруг они выходят беспорядочным образом, но этого можно избежать, меняя пипетку или давление. Ненужные пузырьки легко уничтожить, проведя над поверхностью слабым пламенем. На рис. 1 (см. стр. 276) показан наш прибор. Мы сочли удобным зачернить дно сосуда, потому что в этом случае детали структуры, такие, как границы зерен и дислокации, проявляются более ярко.

   На рис. 2 (лист 1, стр. 284) показана часть "плота" или двумерного кристалла из пузырьков. О правильности расположения можно судить, если взглянуть на снимок под небольшим углом к плоскости страницы. Размер пузырьков меняется с апертурой (размером отверстия), но не зависит сколько-нибудь заметным образом от давления или глубины расположения отверстия ниже уровня раствора. Основной эффект, к которому приводит увеличение давления, - это увеличение скорости рождения пузырьков.

   Например, толстостенная трубка с внутренним диаметром 49 мк и давлением 100 см образовывала пузырьки диаметром 1,2 мм. Тонкостенная трубка с внутренним диаметром 27 мк и давлением 180 см образовывала пузырьки диаметром 0,6 мм. Пузырьки диаметром от 2 до 1 мм удобно называть "большими", диаметром от 0,8 до 0,6 мм - "средними", а пузырьки диаметром от 0,3 до 1,1 мм - "маленькими", так как поведение пузырьков зависит от их размеров. С помощью такого прибора нам не удалось уменьшить размеры отверстия и получить пузырьки диаметром менее 0,6 мм.

   Поскольку было желательно поставить опыты с очень маленькими пузырьками, мы влили мыльный раствор во вращающийся сосуд и ввели тонкую трубочку, расположив как можно более точно параллельно линии потока. По мере образования пузырьки уносятся и при постоянных условиях довольно близки по размерам. Образуются они со скоростью тысяча или более в секунду, причем издается пронзительный звук. При вращении сосуда мыльный раствор круто поднимается по его стенкам по всей окружности, а когда вращение прекращается, раствор уносит с собой большинство пузырьков. С помощью этого устройства, показанного на рис. 3 (стр. 278), могут быть получены пузырьки диаметром до 0,12 мм. Так, тонкостенная трубка с поперечным отверстием 38 мк, при давлении воздуха 190 см водяного столба и скорости потока у отверстия в 180см/с образует пузырьки диаметром 0,14 мм. В этом случае использовался сосуд диаметром 9,5 см, а скорость вращения достигала 6 оборотов в 1 с.

   На рис. 4 (лист 1, стр. 284) приведен увеличенный снимок этих "маленьких" пузырьков, иллюстрирующий степень их регулярности; при вращении порядок получается не таким полным, как в неподвижном сосуде; когда смотришь в плоскости страницы, видно, что ряды слегка нерегулярны. Эти двумерные кристаллы образуют структуры, которые, как полагают, существуют в металлах, и имитируют такие наблюденные эффекты, как границы зерен, дислокации и другие дефекты, процессы скольжения, явление рекристаллизации и отжига и возникновение напряжений, вызванных "посторонними" атомами.

   3. Границы зерен

   На рис. 5 (лист 2, стр. 285) показаны типичные границы зерен для пузырьков диаметром соответственно 1,87, 0,76 и 0,30 мм. Ширина возмущенной поверхности на границе, где пузырьки имеют нерегулярное распределение, в основном бывает тем больше, чем меньше пузырьки. На рис. 5, а, где показано несколько соседних зерен, пузырьки на границе между двумя зернами явно придерживаются либо одного, либо другого кристаллического порядка. На рис. 5, в ясно обозначился "слой Бейлби" между двумя зернами. Маленькие пузырьки, как будет видно далее, обладают большей жесткостью, чем большие, а это приводит к значительной беспорядочности на границах. Отдельные зерна ясно видны, если рассматривать фотографии поликристаллических слоев. При подходящем освещении сами плавающие слои пузырьков, рассматриваемые вдоль страницы, удивительно напоминают полированный и травленый металл. Часто случается, что в поликристаллический плот попадают "атомы примеси", т. е. пузырьки, заметно отличающиеся по размерам от средних, и в этом случае большая доля их размещается на границах зерен. Было бы неправильно утверждать, что несоразмерные пузырьки проталкиваются к границам; невозможность диффузии пузырьков сквозь структуру составляет дефект модели. Может возникать только взаимное приспособление соседей. Оказывается, что границы стремятся перестроиться благодаря росту одного кристалла за счет другого, пока граница не пройдет через атомы примесей.

   4. Дислокации

   Если монокристалл или поликристаллический плот подвергается сжатию, растяжению или другой деформации, его поведение очень похоже на поведение металлов, на которые действует напряжение. До известного предела модель находится в области упругой деформации. За этой границей модель начинает скользить вдоль одного из трех равноправных направлений, вдоль плотно упакованных рядов. Скольжение происходит за счет перехода пузырьков в одном ряду над пузырьками соседнего ряда на расстояние, равное промежутку между соседними пузырьками. Очень интересно наблюдать за этим процессом. Движение вдоль всего ряда не одновременное, начинается оно на одном конце с появления "дислокации", где в рядах по одну сторону линии скольжения в одном месте оказывается на один пузырек больше, нежели в рядах по другую сторону. Эта дислокация затем пробегает вдоль линии скольжения от одного конца кристалла до другого; в результате происходит проскальзывание на одно "межатомное" расстояние. Процесс такого рода предположили Орован, Поляни и Тэйлор для объяснения малости силы, вызывающей пластическое скольжение в металлических структурах. В теории, выдвинутой Тэйлором для объяснения механизма пластической деформации кристаллов, рассматривается взаимодействие и равновесие таких дислокаций. Пузырьки дают поразительную иллюстрацию того, что, как думают, происходит в металлах. Иногда дислокации движутся совсем медленно и на прохождение кристалла им требуется время порядка секунд; можно увидеть и неподвижные дислокации в кристаллах, напряжение в которых неоднородно. Они выглядят как короткие черные черточки. При сжатии поликристаллического плота эти черточки разбегаются во всех направлениях по кристаллу.

   На рис. 6 (листЗ, стр. 286) показаны примеры дислокаций. На рис. 6, а дислокации имеют ограниченный характер, протягиваясь на длину около шести пузырьков. На рис. 6, б дислокации простираются на двенадцать пузырьков, а на рис. 6, в влияние дислокаций можно проследить на протяжении примерно пятидесяти пузырьков. Большая жесткость маленьких пузырьков приводит к более длинным дислокациям. Изучение любой массы пузырьков показывает, однако, что для каждого размера пузырьков не существует стандартной длины дислокаций. Она зависит от природы напряжений в кристалле. Границу между двумя кристаллами с осями под углом 30o друг к другу (максимальный возможный угол) можно рассматривать как серию дислокаций в чередующихся рядах, и в этом случае дислокации очень короткие. При уменьшении угла между соседними кристаллами дислокации возникают в более широких интервалах и в то же время становятся длиннее, пока, наконец, не образуется единственная дислокация в большом объеме с совершенной структурой (рис. 6).

   На рис. 7 (лист 4, стр. 287) показаны три параллельные дислокации. Если (следуя Тэйлору) различать положительные и отрицательные дислокации, то это положительная, отрицательная и снова положительная, считая слева направо. Полоса между двумя последними имеет три лишних пузырька, что можно увидеть, если смотреть вдоль рядов в горизонтальном направлении. На рис. 8 (стр. 287) показана дислокация, распространяющаяся от границ зерна, что представляет собой часто встречающийся эффект. На рис. 9 (стр. 287) показано то место, где стоят два пузырька, а не один. Это можно рассматривать как предельный случай положительной и отрицательной дислокаций в соседних рядах, когда сжатые стороны дислокаций находятся друг против друга. Противоположный случай привел бы к возникновению дырки, т. е. одного пузырька не хватало бы там, где встречаются дислокации.
